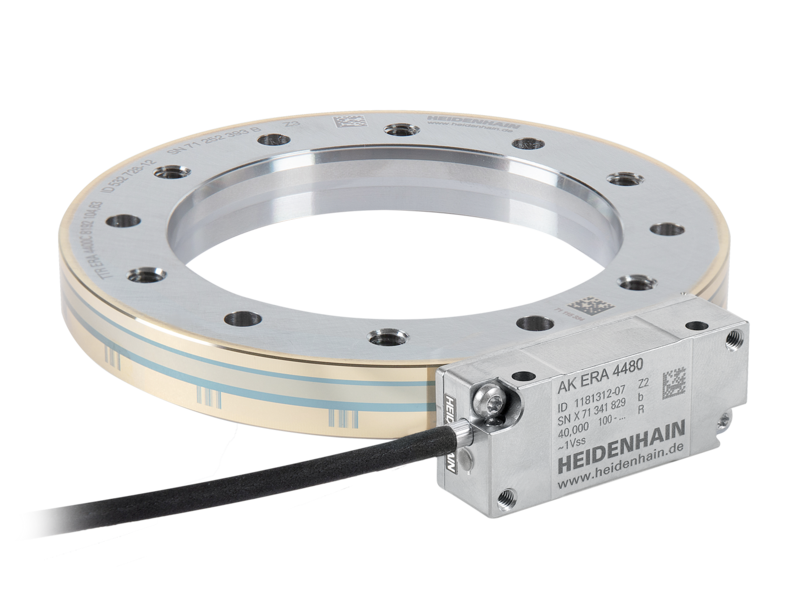

Baureihe ERA 4000

Inkrementale optische Winkelmessgeräte mit optimierter Abtastung

Sehr hohe Genauigkeit und sehr gute Signalqualität
Stahlteilungstrommeln mit Dreipunkt-Zentrierung oder Zentrierbund
Teilungsgenauigkeit: ±1,7” bis ±5”
Signalperioden: 3000 bis 52 000
Durchmesser: 76 mm bis 560 mm
Schnittstelle: 1 V_SS

Zuverlässige Abtastung

Die Winkelmessgeräte der Baureihe ERA 4000 bieten mit großen Abtastfeldern und der speziellen Signalverarbeitung höchste Zuverlässigkeit bei der Abtastung. Kombiniert mit einer robusten Teilung und hohen Anbau- sowie Betriebstoleranzen bilden sie ein zuverlässiges Gesamtsystem.

Universell einsetzbar

Ein großes Spektrum an Trommeldurchmesser, Trommelgeometrien, Teilungsgenauigkeiten und Schnittstellen ermöglicht einen universellen Einsatz: Hochgenaue Rundachsen in der Werkzeugmaschinen, schnell drehende Spindeln und sehr genaue Anwendungen im Bereich der Metrologie und Elektronikindustrie.

Ansprechpartner – Vertrieb

Vertrieb Schweiz & Fürstentum Liechtenstein

+41 44 806 27 27

verkauf@heidenhain.ch

Finden Sie Ihren Ansprechpartner vor Ort

Spotlight: Modulare Winkelmessgeräte präzise zentrieren

Downloads

Prospekt – Modulare Winkelmessgeräte

Prospekt – Kabel und Steckverbinder

Prospekt – Schnittstellen

Praxisorientiertes Design

Informationen zum Produkt

Klicken Sie auf eines der Pluszeichen, um mehr über das Produkt zu erfahren.

LED Statusanzeige

Die Winkelmessgeräte der Baureihe ERA 4000 besitzen eine LED zur Kontrolle des Anbaus und für Informationen über den Gerätezustand im Betrieb.

Einfache Montage ohne Genauigkeitsverluste

Die massive Trommelausführung verhindert Genauigkeitsverluste bei der Montage. Mit einer Dreipunktzentrierung erfolgt die Montage schnell und einfach.

Produktvarianten

Modulare Winkelmessgeräte bestehen aus einer Teilungstrommel und einem Abtastkopf. Wählen Sie bitte in den Listen die beiden Teilkomponenten entsprechend aus. Für eine weitere Beratung kontaktieren Sie unseren Vertrieb gerne telefonisch, per E-Mail oder über unser Kontaktformular.

Zu den Abtastköpfen
