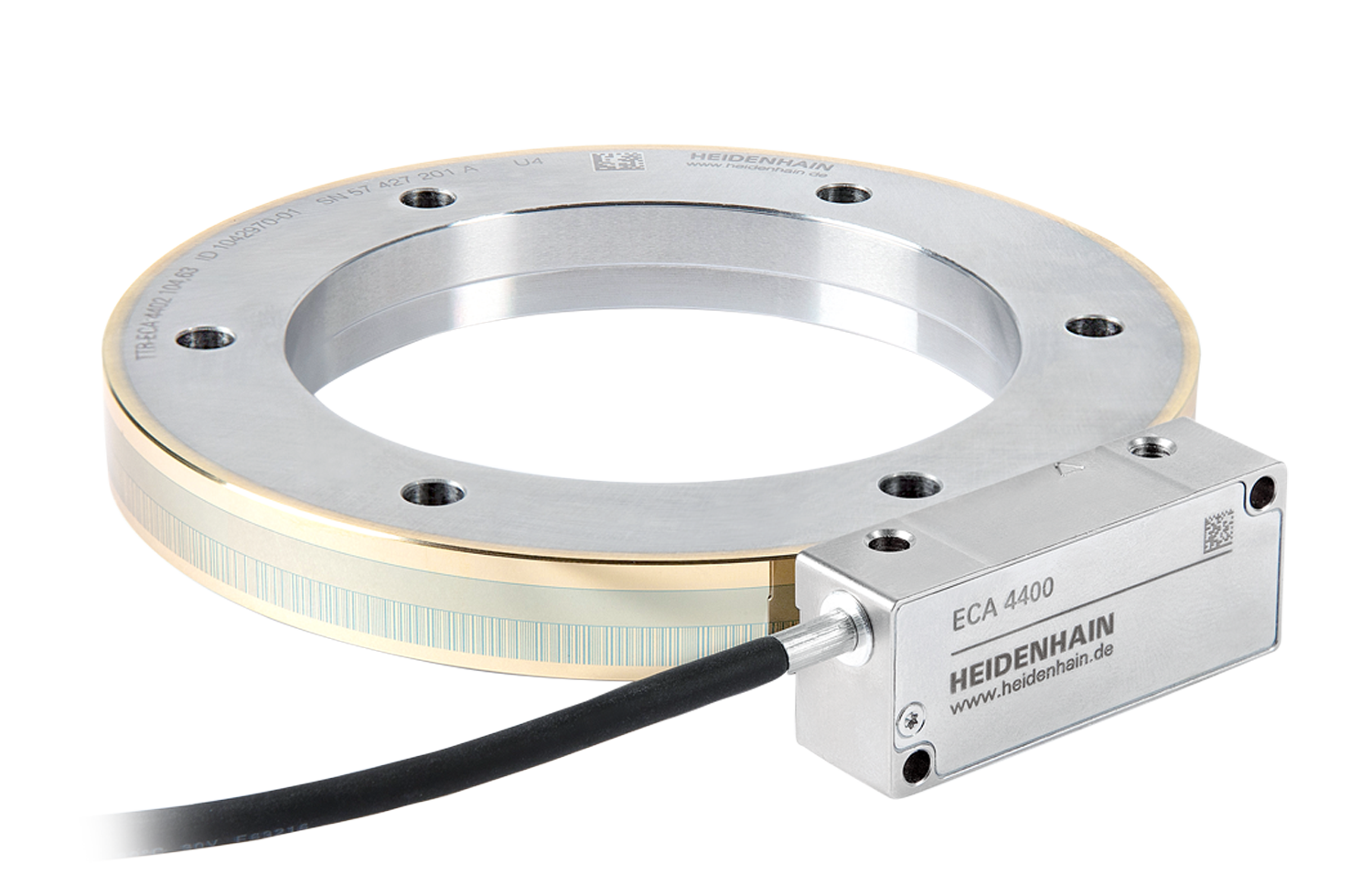

Baureihe ECA 4000

Absolute optische Winkelmessgeräte für höchste Genauigkeitsansprüche

Sehr hohe Genauigkeit und sehr gute Signalqualität
Stahlteilungstrommeln mit Dreipunkt-Zentrierung oder Zentrierbund
Teilungsgenauigkeit: ±1,5” bis ±3”
Strichzahlen: 8195 bis 44 000
Signalperiode: 40 μm
Durchmesser: 104 mm bis 560 mm
Schnittstellen: EnDat 2.2, Fanuc, Mitsubishi, Panasonic

Zuverlässige Abtastung

Die Winkelmessgeräte der Baureihe ECA 4000 bieten mit großen Abtastfeldern und der speziellen Signalverarbeitung höchste Zuverlässigkeit bei der Abtastung. Kombiniert mit einer robusten Teilung und hohen Anbau- sowie Betriebstoleranzen bilden sie ein zuverlässiges Gesamtsystem.

Universell einsetzbar

Ein großes Spektrum an Trommeldurchmesser, Trommelgeometrien, Teilungsgenauigkeiten und Schnittstellen ermöglicht einen universellen Einsatz: Hochgenaue Rundachsen in Werkzeugmaschinen, schnell drehende Spindeln und sehr genaue Anwendungen im Bereich der Metrologie und Elektronikindustrie.

Ansprechpartner – Vertrieb

Vertrieb Schweiz & Fürstentum Liechtenstein

+41 44 806 27 27

verkauf@heidenhain.ch

Finden Sie Ihren Ansprechpartner vor Ort

Spotlight: Modulare Winkelmessgeräte präzise zentrieren

Downloads

Prospekt – Modulare Winkelmessgeräte

Prospekt – Kabel und Steckverbinder

Prospekt – Schnittstellen

Praxisorientiertes Design

Produktvarianten

Modulare Winkelmessgeräte bestehen aus einer Teilungstrommel und einem Abtastkopf. Wählen Sie bitte in den Listen die beiden Teilkomponenten entsprechend aus. Für eine weitere Beratung kontaktieren Sie unseren Vertrieb gerne telefonisch, per E-Mail oder über unser Kontaktformular.

Zu den Abtastköpfen
