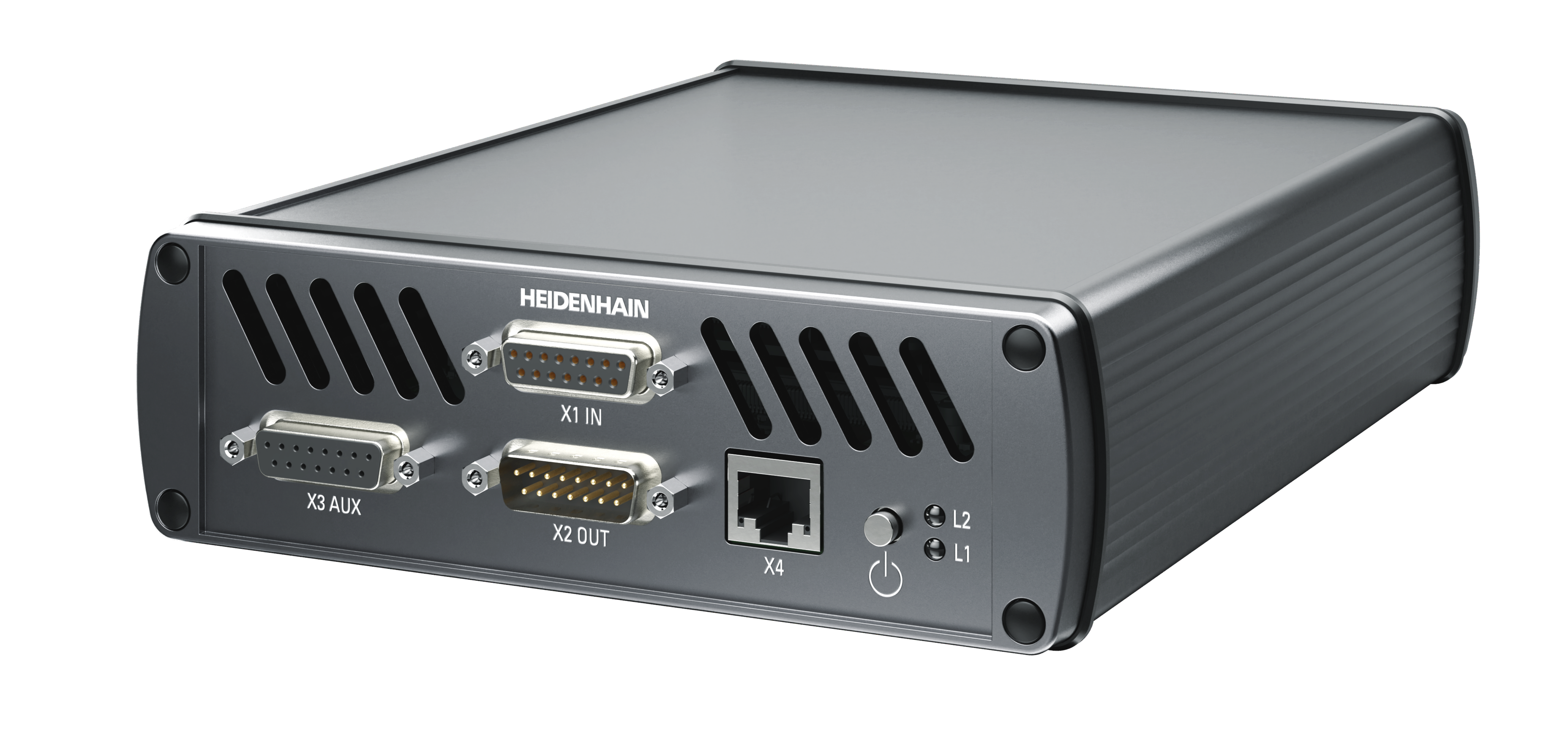

PWM 21

Prüfgerät zur Diagnose und Justage von absoluten und inkrementalen HEIDENHAIN-Messgeräten

Funktionskontrolle
Anbauassistent
Kalibrierfähig
Justage mit ATS-Software
Online-Diagnose mit EnDat-Schnittstelle
USB-Schnittstelle für Anschluss an PC
Anschluss von Messgeräten mit Schnittstelle EnDat 3 (E30-R2) an PWM 21 mit Signaladapter SA 1210

Diagnose direkt am Messgerät

Das Messgerät wird direkt an das Prüfgerät angeschlossen. Damit ist eine ausführliche Analyse der Funktionen des HEIDENHAIN-Messgeräts möglich.

Justage- und Prüfsoftware

Die Justage- und Prüfsoftware ATS mit integrierter lokaler Messgeräte-Datenbank ermöglicht eine automatische Messgeräte-Erkennung.

Diagnose im Regelkreis

Das Prüfgerät wird in den geschlossenen Regelkreis eingeschleift. So ist eine Echtzeit-Diagnose des Messgeräts in der Maschine bzw. Anlage während des Betriebs möglich. Die Funktionen sind abhängig von der Schnittstelle.

Software-Optionen

Die Justage- und Prüfsoftware ATS kann mit Erwerb eines Produktschlüssels um Zusatzfunktionen – wie beispielsweise die Nullpunktverschiebung mit Info-Anzeige – erweitert werden.

Ansprechpartner – Vertrieb

Vertrieb Schweiz & Fürstentum Liechtenstein

+41 44 806 27 27

verkauf@heidenhain.ch

Finden Sie Ihren Ansprechpartner vor Ort

Downloads

Produktinformation

Benutzerdokumentation

Praxisorientiertes Design

Informationen zum Produkt

Klicken Sie auf eines der Pluszeichen, um mehr über das Produkt zu erfahren.

Messgeräte-Eingänge

EnDat 2.1 / EnDat 2.2 / DRIVE-CLiQ / SSI / 1 Vss / 11 μAss / TTL / HTL / Fanuc Serial Interface / Mitsubishi high speed interface / Panasonic Serial Interface / Yaskawa Serial Interface

ATS-Software

Verschiedene Funktionen – abhängig vom Messgerät bzw. von der Messgeräte-Schnittstelle: Anzeige des Positionswerts, Online-Diagnose auslesen, Parameter lesen bzw. schreiben, Nullpunkte verschieben, Schreibschutz setzen und weitere Überprüfungsfunktionen ausführen
